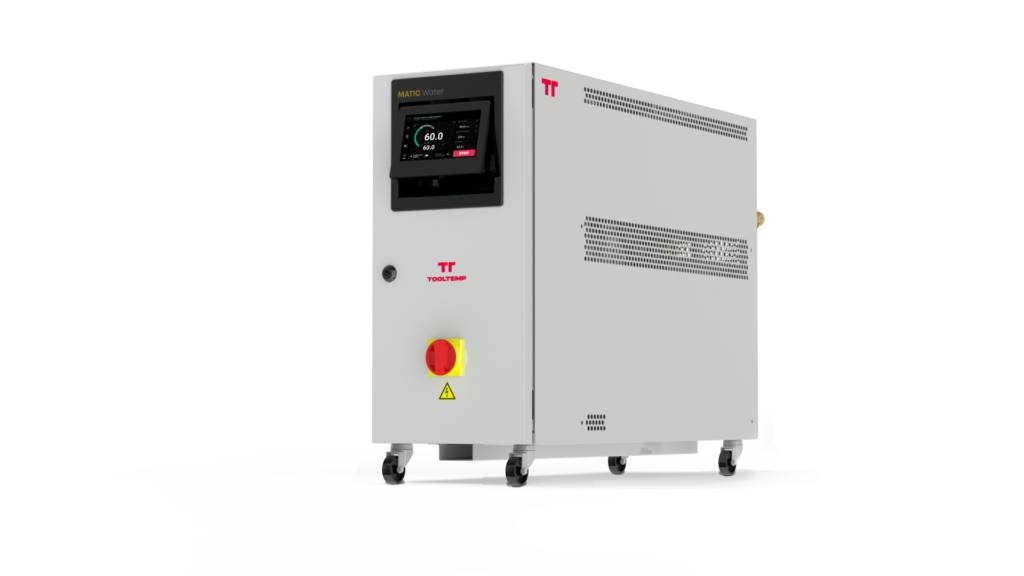

NEW MATIC Water 90 E ou H

Thermorégulateurs à eau



Le compact et puissant thermorégulateur MATIC Water 90 E ou H d’une puissance 18 kW est conçu pour un fonctionnement avec de l’eau jusqu’à 90°C  et se caractérise par sa simplicité d’utilisation.



Il peut être équipé d’une pompe E standard de 0,75 kW ou d’une pompe H de 1,5 kW offrant un rapport débit/pression beaucoup plus élevé

Comme tous les thermorégulateurs TOOL-TEMP de la ligne de produits MATIC,  ce modèle est également équipé du nouveau système de régulation IRIS développé par TOOL-TEMP.

Ce système offre non seulement une régulation précise et fiable de la température, mais aussi une connectivité étendue. Il prend en charge les interfaces numériques et analogiques classiques ainsi que les protocoles de réseau industriels les plus récents tels que Profinet et EtherNet/IP.

Grâce au mode ECO, le thermorégulateur MATIC Water 90H concrétise vos objectifs économiques. Grâce au mode ECO, le thermorégulateur MATIC Water 90 H se distingue par son efficacité très économe en énergie et concrétise vos objectifs économiques. Le mode éco, qui permet d’économiser de l’énergie, exploite le variateur de fréquence de dernière génération installé dans chaque unité MATIC. Une régulation plus intelligente de la température avec anticipation permet d’éviter les dépenses d’énergie inutiles pour le chauffage et le refroidissement.

En résumé, MATIC réduit au minimum la consommation d’énergie de votre processus de thermorégulation.

Ils offrent en outre des séquences entièrement automatisées ainsi que la possibilité d’enregistrer des process (recettes) de façon illimités.



Équipements standards

  • Régulateur à écran tactile capacitif IRIS
  • Affichage digital du débit et de la pression
  • Remplissage automatique
  • Sondes de temperatures Pt100 sur les circuits aller et retour
  • Contrôle de chauffe par relais statiques
  • Pompe à debit variable avec mode automatique ECO
  • Vidange automatique
  • Fonction antifuite (mode aspiration)



Construction

  • Pompe immergée en bronze, développée et produite par TOOL-TEMP
  • Système de refroidissement haute performance : échangeur de chaleur tubulaire et échangeur additionnel à plaques très haute capacité
  • Résistances entièrement immergées en alliage de nickel (Incoloy 800)
  • Débitmètre sans entretien
  • Tuyauterie rigide en acier inoxydable



Dispositifs de sécurité

  • Thermostat de sécurité mécanique
  • Moteur pompe avec pilotage par variateur de fréquence
  • Limites de sécurité paramétrables avec actions correspondantes
  • Alarme sonore paramétrable



Points forts

Contrôle digital du débit : Affichage digital du débit en litres/min avec surveillance du débit minimal. Dès que le débit chute en dessous du seuil minimum, l’alarme se déclenche.

Refroidissement direct et indirect : Refroidissement par un échangeur de chaleur tubulaire garanti sans entartrage pour des températures entre 50ºC et 90ºC, en dessous, le refroidissement peut être commuté sur le refroidissement direct de très haute capacité.

Pompe E ou H : Pompe E standard offrant de 0,75 kW ou pompe H de 1,5 kW offrant un rapport débit/pression beaucoup plus élevé

Double échangeur de chaleur : Refroidissement par un échangeur de chaleur tubulaire garanti sans entartrage, le refroidissement peut être commuté sur un échangeur à plaques additionnel de très haute capacité.

Système anti-fuite : Commutateur en façade pour utilisation en pression ou en aspiration.

Tous les composants en contact avec de l’eau sont en acier inoxydable. La pompe est en bronze. Qualité équivalente à V2A.

Régulateur

  • Régulateur IRIS à écran tactile capacitif
  • Avec le tout nouveau système de contrôle IRIS, Tool-Temp offre une solution intelligente pour toutes les applications de régulation de la température des différents process. Les utilisateurs peuvent se réjouir d’un fonctionnement simple et intuitif ainsi que d’une solution de communication et d’interface orientée vers l’avenir.
  • Toutes les données de fonctionnement pertinentes, telles que les températures, les pressions, les débits, les états de fonctionnement, les messages d’état, les données graphiques et les tendances des données sont disponibles. IRIS fournit en permanence des informations, des rapports et une optimisation de la régulation de la température.
Fiche produit Demande de devis

Equipements de série

  • Affichage digital du débit et surveillance du débit minimal.
  • Régulateur à écran tactile capacitif avec indication digitale de la température souhaitée et de la température effective. Haute précision de régulation, affichage au 1/10 de degré. Ajustable en °C ou °F.
  • Surveillance automatique de la température.
  • Commutateur pour contrôle externe de la température.
  • Système anti-fuite – appareil utilisable en pression ou aspiration. En cas de fuite sur l‘application, le fluide caloporteur ne peut pas s‘échapper, la production continue sans problème.
  • Vidange automatique de l‘application à air comprimé.
  • Echangeur de chaleur ne s‘entartrant pas.
  • Pompe bronze à accouplement magnétique haute température avec axe céramique
  • Circuit d’eau avec by-pass, ce qui assure une circulation interne si les vannes sont fermées.
  • Dispositifs de sécurité :
    • Contrôle de niveau pour protection contre le fonctionnement à sec.
    • Limitation digitale de la température dans le régulateur et thermostat mécanique de sécurité séparé.
    • Interrupteur principal, transformateur et commutateur de protection moteur.
    • Avertisseur sonore de défauts.
  • Tous les défauts sont indiqués visuellement + didacticiel intuitif.
  • Appareil sur roulettes.
