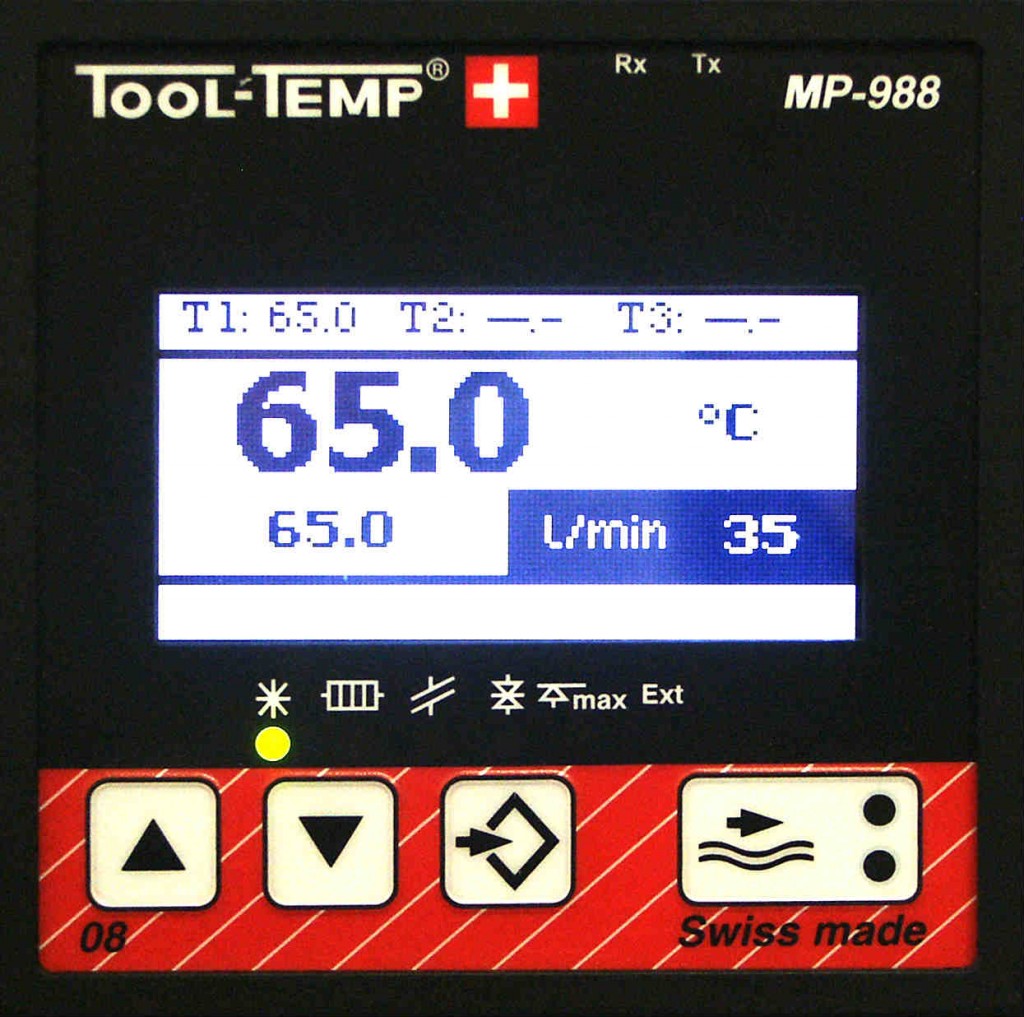

Contrôleur de température à microprocesseur
Caractéristiques :
Fonction d’auto-optimisation qui permet une très grande précision de régulation même à hautes températures.
Maintient la température réglée indépendamment de l’utilisateur.
Adapté aux °C et °F.
Contient des entrées analogiques et numériques steerring, et une sortie analogique.
Différentes fonctions peuvent être affectées.
Consommateurs d’énergie pouvant être pilotés via 5 sorties relais.
Diverses interfaces pour assurer une communication aux réglages supérieurs.
Données techniques
Affichage – Fonction
Définir la valeur Indication Régler la température requise
Indication Valeur Réelle La température réelle mesurée, la température effective
Indication Débit Affichage en litres / min (GB) ou gallons / min (USA)
Réglage de la température Augmenter / Réduire la valeur de consigne
Programmation Appuyez sur 3 secondes (étapes du programme 1-67)
Contrôle de flux / arrière
Surveillance (LED verte) Contrôle du flux actif
Alarme (LED rouge) Contrôle de flux d’alarme
Refroidissement ON S’allume lorsque le relais de refroidissement est activé
Chauffage ON S’allume lorsque le relais de chauffage est activé
Panne du capteur S’allume lorsque le capteur n’est pas connecté correctement ou que le mauvais type de capteur est utilisé
Contrôle de la température de déviation S’allume lorsque la différence entre la consigne et la température réelle est trop élevée . Réglage usine ± 5 ° C ( ± 9 ° C )
Température maximale S’allume lorsque la température maximale a été atteinte. ( Modèle Dépendant )
Contrôle de la température extérieure S’allume lorsque le point de consigne est réglé à partir de la température externe en mettant sur courant / tension.
Bussystem : Profibus DP-V0
Transmission : max. 1.5 MBit/s
Adresse : 1…253
Valeurs physiques : Temperature [°C], Flow [l/min]
