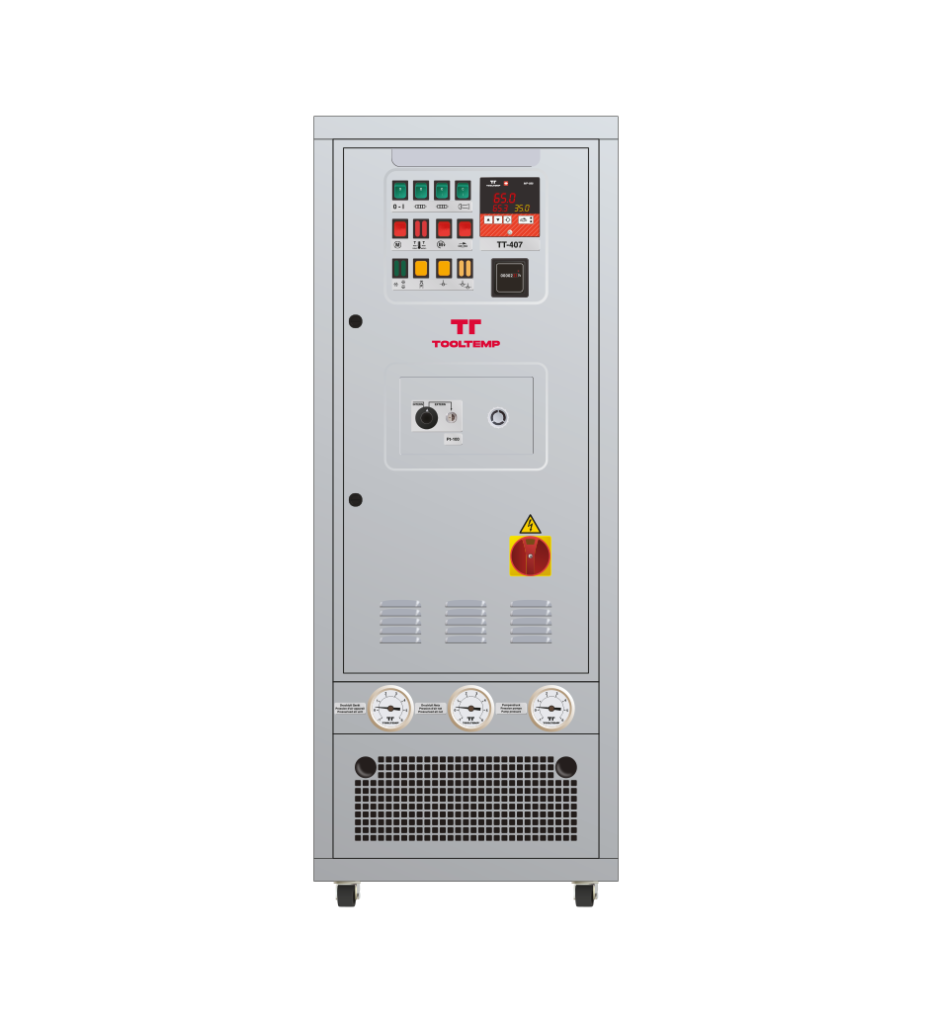

Thermorégulateur TT 407 Z

Appareil spécial pour réacteurs.

Domaine de température de -20°C jusqu’à 240°C.

TT-407 Z Capacité de chauffe de 8 kW.

Volume du réacteur : jusqu’à 50 litres.



Caractéristiques techniques : Il existe 3 différents modèles disponibles

TT-407 Z
TT-409 Z
TT-410 X
Plage de température
-20°C jusqu’à +240°C avec de l’huile thermique
Régulateur de température
Régulateur auto-adaptatif MP-988 avec affichage digital de la température souhaitée et de la température effective. Contrôle automatique de la température.
Contrôle de débit
Electronique, avec affichage digital du débit et surveillance du débit minimal.
Capacité de chauffe (huile)
8 kW
24 kW
48 kW
Commutation par étage
3 / 5
8 / 8 / 8
8 / 8 / 16 / 16
Capacité de refroidissement
Refroidissement 1
67 kW à 230°C
93 kW à 230°C
150 kW à 230°C
Refroidissement 2
143 kW à 80°C
150 kW à 80°C
175 kW à 80°C
Capacité de la pompe
moteur 1,8 kW
1,8 kW
4,0 kW
Mode pression
max. 3,5 bar
max. 3,0 bar
max. 4,0 bar
max. 55 l/min
max. 60 l/min
max. 230 l/min
Capacité du vase d’expansion
21 litres
46 litres
96 litres
Volume de remplissage
11 litres
60 litres
75 litres
Volume d’expansion
16 litres
36 litres
75 litres
Connexions
Circuit caloporteur
3⁄4″ Filetage femelle
1″ Filetage femelle
brides DN32/PN16
Dimensions (L×l×H)
1‘140 × 480 × 1‘400
1‘380 × 720 × 1‘500
1‘710 × 790 × 1‘540
Dimensions (L×l×H)
1‘140 × 480 × 1‘400
1‘380 × 720 × 1‘500
1‘710 × 790 × 1‘540
Poids (à vide)
approx. 220 kg
approx. 340 kg
approx. 590 kg
Couleur
Gris argent RAL 7001



Tous les voltages connus sont disponibles de 3 x 200 V à 3 x 600 V en 50/60 Hz. Appareils conformes aux normes UL/CSA également disponibles. Pour le marché américain, les appareils sont équipés de connexions en pouces américains (NPT) et le régulateur de température est ajusté d’usine en degrés °F.

Equipements de série

  • Régulateur auto-adaptif avec indication digitale de la température souhaitée et de la température effective. Haute précision de régulation, affichage au 1/10 de degré. Ajustable en °C ou °F.
  • Surveillance automatique de la température. L’alarme est activée lorsque la température effective dévie de la température désirée.
  • Echangeur de chaleur ne s’entartrant pas.
  • Affichage digital du débit et surveillance du débit minimal.
  • Tous les composants en contact avec de l’eau sont en acier inoxydable ou en bronze.
  • Chauffes avec commutation automatique en cascade.
  • Pompe anti-fuite haute température avec joint mécanique d’étanchéité. Manomètre pour la pression de la pompe.
  • Circuit d’huile chaude avec by-pass, ce qui assure une circulation interne si les vannes sont fermées.
  • Pas de craquage de l’huile grâce a des éléments chauffants très faiblement chargés et une vitesse de circulation élevée.
  • Dispositifs de sécurité :
    • Contrôle de niveau pour protection contre le fonctionnement à sec.
    • Limitation électronique de la température dans le régulateur et thermostat mécanique de sécurité séparé.
    • Interrupteur principal, transformateur et commutateur de protection moteur.
    • Avertisseur sonore de défauts.
  • Tous les défauts sont indiqués visuellement.



Particularités

  • Avec régulation de pression pour ajuster la pression de la pompe.
  • 2 circuits de refroidissement pour une utilisation en dessous de 0°C.
  • Commutation réversible pour le contrôle de la température dans le réacteur. Possibilité de mesurer la température dans le réacteur avec une sonde externe.



Appareil de chauffe et de refroidissement pour cuves à double paroi et réacteurs

Les modèles TT-407 Z, TT-409 Z et TT-410 X sont des appareils de chauffe et de refroidissement dédiés à la régulation de température des cuves à double paroi et des réacteurs. Ces appareils peuvent être utilisés avec de l’huile thermique pour des températures jusqu’à +240°C.

Grâce à des éléments de chauffage à très faible charge et une vitesse de circulation élevée du fluide thermique, le craquage de l’huile est impossible. Par conséquent, la durée de vie de l’huile est optimisée. Le régulateur de température monté en série est le MP-988 incluant 3 sondes de températures installées en standard. 3 températures différentes peuvent être affichées. La régulation de température peut être basée sur la température du produit à l’intérieur de la cuve ou sur la température de l’huile dans le réservoir de l’appareil.

Les appareils sont équipés de 2 échangeurs de chaleur indépendants. Dans la zone de température +80°C à +240°C, le refroidissement est effectué par le circuit de refroidissement n°1 grâce à un échangeur de chaleur tubulaire. Pour les températures inférieures à 80°C, l’appareil commute automatiquement sur le circuit de refroidissement n°2 équipé d’un échangeur de chaleur à plaques. Un additif (saumure) peut être ajouté afin de travailler jusqu’à des températures de -20°C.
